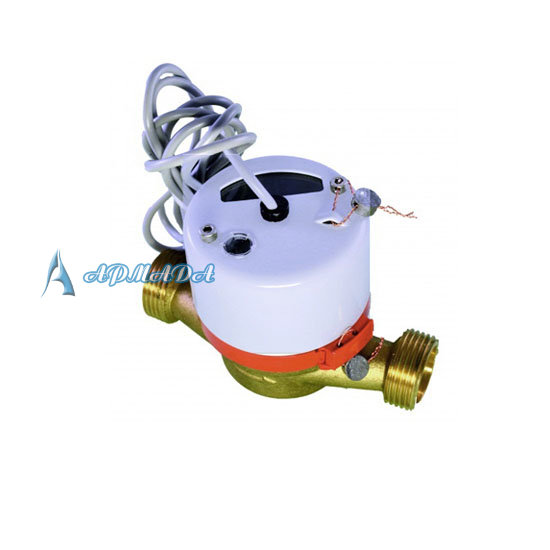

Счетчики воды сухого типа ВСТ используются для измерения объема потребленной технической/питьевой воды в обратных или подающих трубопроводах систем теплоснабжения, холодного и горячего водоснабжения. Герконовый датчик обеспечивает дистанционный контроль расхода воды - электрический импульс направляется к компьютеру, где преобразуется в цифровое значение. Объем воды, измеренный водосчетчиком, определяют по показаниям роликового и стрелочных указателей. Цена одного импульса для водосчетчиков ВСТ-15, ВСТ-20 составляет 0,001 м3, для ВСТ-25, ВСТ-32 составляет 0,01 м3, для ВСТ-40 составляет 0,1 м3.
Монтаж счетчика осуществляется на горизонтальных или вертикальных участках водопровода. Запрещается установка счетчика счетным механизмом вниз. Межповерочный интервал составляет 6 лет.
Основные характеристики
- Максим. рабочее давление: 16 атм
- Диаметр условного прохода: Ду 15, 20
- Измеряемая среда: холодная и горячая вода по СНиП 2.04.07-86, питьевая вода по ГОСТ 51232-98х
- Температура окружающего воздуха: +5...+50 ºС
- Температура рабочей среды: +5...+95 ºС (+5...+105 ºС, если Ду 25, 32, 40)
- Присоединение к трубопроводу: резьбовое 3/4”
- Метрологический класс: А (при вертикальной установке) и В (при горизонтальной установке)
- Номинальный расход Qn: см. таблицу
- Максимальный расход Qmax: см. таблицу
- Материал корпуса: латунь
- Тип сигнала герконового датчика: импульсный
- Цена импульса: 100 л/имп
Расположение штуцера | муфтовое |
Диаметр счетчика | 15 мм, 20 мм, 25 мм, 32 мм, 40 мм |
