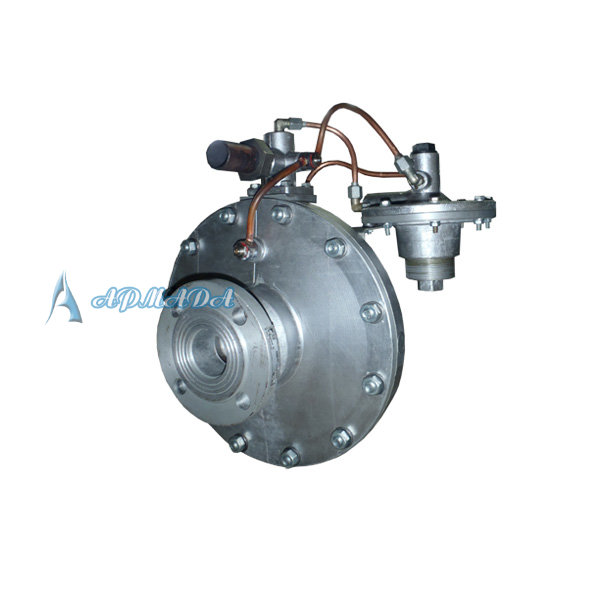

Регуляторы давления РДП-50В применяются при газификации бытовых и промышленных объектов. Рассчитан на эксплуатацию при температуре окружающего воздуха −45°С...+40°С, исполнение УХЛ2 по ГОСТ 15150-69. В регуляторе соединены и работают следующие устройства: исполнительное устройство, стабилизатор, пилот и соединительные трубопроводы.
Используется для изготовления газорегуляторных пунктов, а также устанавливается для снижения давления в газопроводе котельных перед котлами, горелки которых работают с переменной мощностью от минимального горения до максимального. При нулевом расходе газа затворы исполнительного механизма и пилота герметично закрываются за счет повышения выходного давления на 5-10% от номинального значения.
Преимущества регуляторов давления РДП:
- увеличение пропускной способности на 35-40 %,
- точность поддержания выходного давления с погрешностью 1-2%,
- снижен уровень шума и вибрации по сравнению с аналогами,
- выработана устойчивая работа при входном давлении 0,05 МПа, а также при минимальных расходах газа,
- повышен уровень безопасности при эксплуатации в различных системах газоснабжения, в т.ч. на не разветвленных и тупиковых участках.
Основные характеристики
- Регулируемая среда: природный газ ГОСТ 5542-87
- Максимальное входное давление: 1,2 МПа
- Диаметр условного прохода: 50/100/200 мм
- Диапазон входного давления: 0,05–1,2 МПа (РДП-50Н) и 0,1–1,2 МПа (РДП-50В)
- Диапазон выходного давления: 0,0015–0,06 МПа (РДП-50Н) и 0,06–0,6 МПа (РДП-50В)
- Неравномерность регулирования: ±5%
- Присоединение к трубопроводу: фланцевое
- Срок службы: 15 лет
| Модель | РДП-50В, РДП-50Н, РДП-100В, РДП-100Н, РДП-200В, РДП-200Н |
| Рабочее давление | Ру 1,2 |
